Nos posts anteriores, descrevi a importância dos chuveiros automáticos e as normas que regulam um projeto de sistema de sprinklers. E, agora, chegou a vez de você conhecer os métodos para dimensionamento sprinkler.
Por que é importante conhecer essas boas práticas de cálculo de chuveiros automáticos? Primeiramente, porque há dois critérios de cálculo: o método por tabela e o método de cálculo hidráulico. Em segundo lugar, porque somente seguindo as normas e as fórmulas corretas de cálculo é que se consegue uma instalação segura desses dispositivos.
Importante saber que, independentemente do método utilizado para o dimensionamento de cálculo dos chuveiros automáticos, há dois itens muito relevantes para serem estudados: as ocupações adjacentes e a classificação das ocupações.
Segundo a NBR 10897:2014, quando houver dois ou mais tipos de ocupação adjacentes e, caso essas ocupações não sejam isoladas fisicamente por barreiras ou divisórias, o sistema de chuveiros automáticos da ocupação de maior demanda de água deve se estender 4,5 m além de seu perímetro.
As ocupações devem ser classificadas conforme: quantidade e combustibilidade do conteúdo; quantidade prevista de liberação de calor; potencial total de liberação de energia e presença de líquidos inflamáveis e combustíveis. A classificação é dividida em:
a) risco leve;
b) risco ordinário (Grupos 1 e 2);
c) risco extra ou extraordinário (Grupos 1 e 2);
d) áreas de armazenagem (ver ABNT NBR 13792).
Dimensionamento sprinkler: por tabela e por cálculo hidráulico
O dimensionamento no método por tabela nada mais é do que utilizar os chuveiros automáticos, cujos diâmetros de tubulação são selecionados em uma “Tabela”. Essa tabela é preparada conforme a classificação da ocupação, levando em conta que um dado número de sprinklers pode ser alimentado por diâmetros específicos de tubulação.
O método por tabela é bem mais simples e, segundo a NBR 10897:2014, só pode ser utilizado em novas instalações com área máxima de 465 m². Ou, ainda, em ampliações ou modificações de sistemas já existentes e calculados por tabela.
O que você deve saber sobre dimensionamento sprinkler por tabela:
- só deve ser utilizado em riscos leve e ordinário;
- os diâmetros das tubulações são determinados de acordo com o número de chuveiros instalados;
- considera que as perdas de carga são bastante reduzidas em função da utilização de tubulações com diâmetros relativamente elevados para o número de chuveiros automáticos que são alimentados.
- Segundo a NBR 10897:2014 deve ser usado para a determinação das quantidades mínimas de água exigidas para riscos leves e ordinários protegidos por sistemas dimensionados por tabela. Para riscos extraordinários, o dimensionamento deve ser feito por cálculo hidráulico; os parâmetros de pressão e vazão devem ser baseados nos métodos de cálculo hidráulico, abaixo a tabela da demanda de água para sistemas calculados por tabela.

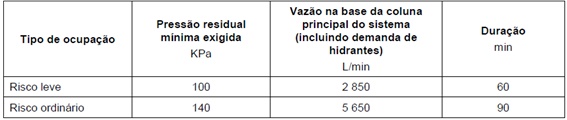

Tabela 1 – Demanda de água para sistemas calculados por tabela (Fonte:NBR 10897:2014)
Pelo dimensionamento sprinkler a partir do cálculo hidráulico temos critérios mais precisos. Esse método leva em consideração:
- o espaçamento máximo entre os chuveiros;
- a área de cobertura por chuveiro;
- o diâmetro nominal, de acordo com a classe de risco de ocupação a ser protegida;
- a demanda de água dos chuveiros automáticos pode ser calculada utilizando-se as curvas de densidade/área.
Por meio do cálculo hidráulico, os diâmetros das tubulações são determinados de modo a garantir uma densidade preestabelecida e distribuída com um razoável grau de uniformidade sobre a área de operação.
Há duas restrições importantes que devem ser observadas no método hidráulico. A NBR 10897:2014 alerta:
– Para riscos leves e ordinários – Quando a área de operação dos chuveiros automáticos for menor do que 140 m², deve ser usada a densidade para 140 m²;
– E em riscos extra – Quando a área de operação dos chuveiros automáticos for menor do que 230 m², deve ser usada a densidade para 230 m².

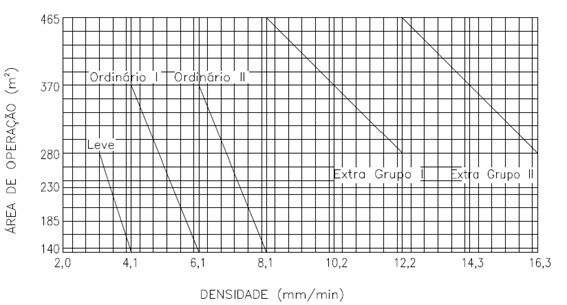

Figura 1 – Curvas de densidade/área (Fonte:NBR 10897:2014)
Percebemos que há muitos pontos de atenção na hora de realizar o dimensionamento sprinkler. Importante, portanto, seguir essas recomendações e os aspectos normativos. Além disso, você pode contar com uma ferramenta especializada para poupar tempo e criar um projeto seguro. Isso é o que vamos conferir no próximo conteúdo. Não perca!
